自动反冲洗过滤器

产品名称：自动反冲洗过滤器



一、自动反冲洗水过滤器产品概述:

自动反冲洗过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。

二、自动反冲洗水过滤器结构形式:

该过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。




三、自动反冲洗水过滤器工作原理:

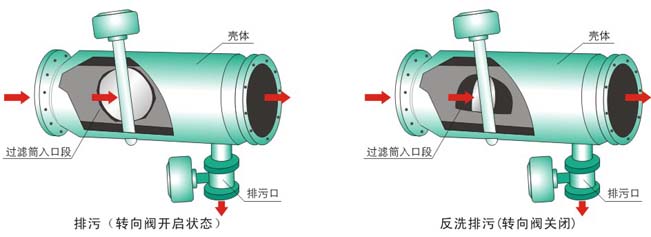

1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。

2、压差控制排污

压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。

3、手动控制
通过控制箱上按钮，可直接控制清污、排污。

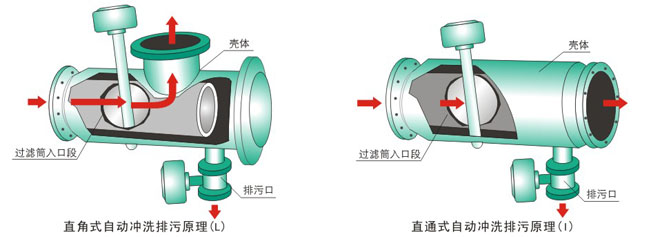

直角式自动反冲洗水过滤器原理



直通式全自动冲洗排污原理

四、自动反冲洗水过滤器结构原理图

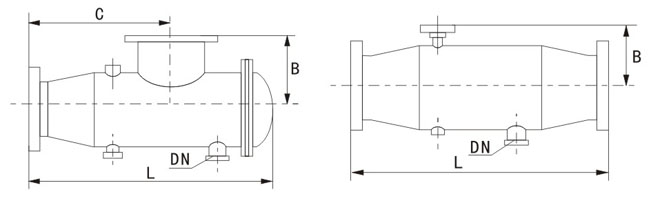

五、P型（直通式）自动反冲过滤器结构图及主要连接尺寸：



型号	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

六、P型（直角式）自动反冲洗过滤器结构图及主要连接尺寸：

型号	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

过滤器工作原理：
过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。氧气过滤器使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。液体过滤器使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。水锤吸纳器舛壳、内气囊(高级膈成橡胶)及孔管等组成。适用于工矿、企业、高层建筑、电站等种类给排水系统中。RM-8000型隔膜气囊式水锤吸纳器在无需阻止水流的条件下，具有超卓的水击吸收力，有效地吸纳水锤。不锈钢过滤器广泛用于蒸汽、空气、水、油品，等多种介质的管线中;保护管线系统各种设备、水泵、阀门等;免受管道内铁锈、焊碴等杂质，带来的堵塞和损坏。不锈钢过滤器抗污性强，排污方便，流通面积大，压力损失小，结构简单，体积小，重量轻。过滤网材质均为不锈钢，耐腐蚀性强，使用寿命长。Y型过滤器输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型拉杆伸缩过滤器采用新型的设计，把Y型过滤器与伸缩接头组合，结构简单，使用方便，解决了各种不同标准产品的法兰间长度不同而造成固定管道上安装不便的缺陷，拉杆伸缩过滤器主要用于高层建设、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，安装了拉杆伸缩过滤器后便于削除管道杂物或安装拆卸以保证阀类或设备之正常使用。篮式过滤器除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，篮式过滤器广泛应用于石油、化工、化纤、医药、食品等工业。篮式过滤器有壳体、排污盖、滤芯、滤网、螺栓等组成。T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中，保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。T型过滤器具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点；T型过滤器的过滤网材质均是不锈钢，耐腐蚀性强，使用寿命长；T型过滤器还分直流式和折流式，过滤网的密度有10目－120目，温度0~450℃，可根据用户需要选用。
过滤器选型的一般原则：
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。 　
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
过滤器行业标准：
CJ/T 3068-1997 高分子烧结微孔管式过滤器
GB/T 13554-8008 高效空气过滤器
GB/T 14295-8008 空气过滤器
GB/T 14382-8008 管道用三通过滤器
GB/T 17486-8006 液压过滤器
HG/T 21637-1991 化工管道过滤器
HG/T 4085-8009 压力式纤维束过滤器
QB/T 1166-1991 双联过滤器
JB/T 7538-1994 管道用篮式过滤器
SY/T 0523-8008 油田水处理过滤器
YY-T 0142-1994 一次性使用输液、输血器具用空气过滤器
JB-T 7374-1994 气动空气过滤器 　　HG-T 20570.22-1995 管道过滤器
JB-T 6417-1992 空调用空气过滤器 　　JB-T 9044-1999 高梯度磁过滤器
YY0286.1-8007 一次性使用精密过滤输液器
过滤器维护及保养方法：
①、粗滤过滤器
1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
②、精密过滤器
1、精密过滤器的核心部位是过滤滤芯，过滤芯由特殊的材料组成，属宜损件，需特别保护；
2、当精密过滤器工作一段时间后，过滤器滤芯拦载了一定量的杂质，这时压力降增大，流速会下降，需及时清除过滤器内的杂质，同时要清洗滤芯；
3、在清除杂质时，特别注意精密滤芯，不得变形或损坏，否则，再装上去的滤芯，过滤后介质的纯度达不到设计要求；
4、某些精密滤芯，不能多次反复使用，如袋式滤芯、聚丙烯滤芯等；
5、如发现滤芯变形或损坏，需马上更换。
