产品名称：HQ41X无磨损球形止回阀
HQ41X无磨损球形止回阀产品概述：
无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。
主要零件材料
|
零件名称 |
材 料 |
|
阀体、阀盖 |
球体、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球 体 |
碳钢包橡胶 |
主要技术参数
|
型号 |
公称压力 |
试验压力Ps(MPa) |
阀体、阀盖 | |
|
壳体 |
密封 | |||
|
HQ41X-10 |
1.0 |
1.5 |
1.1 |
H200 |
|
HQ41X-16 |
1.6 |
2.4 |
1.76 | |
|

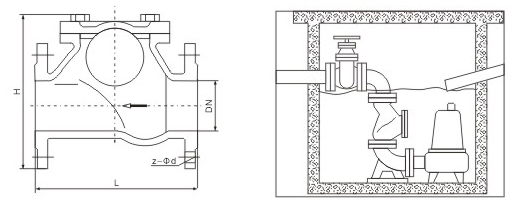

主要外形尺寸 |
法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准 |
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L(mm) |
216 |
214 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
H(mm) |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
本公司定做各种非标阀门，欢迎来图来样定做，欢迎各位来电来函咨询、洽谈
